带式输送机

Belt Conveyor

长距离大运量越野型空间转弯胶带机是力博公司的拳头产品。17年来,由力博设计、制造、安装的胶带输送机项目约350项以上,长距离大运量越野转弯胶带机等典型项目约90项。

力博承接的胶带机部分业绩

胶带机

带式输送机典型案例

Project Reference

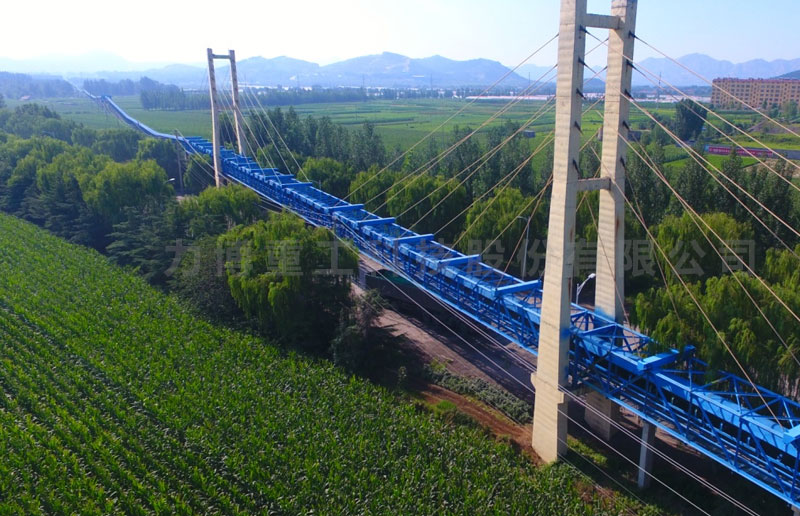

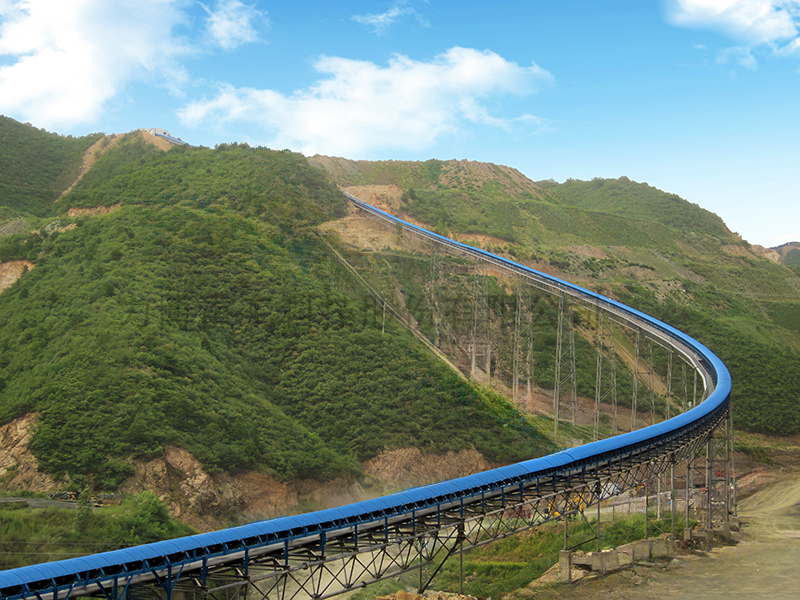

  • 2005年,中联泰山水泥5.8km越野曲线输送机

    2005年,中联泰山水泥5.8km越野曲线输送机

    中联泰山水泥

    跨路86米,采用斜拉索塔架结构,设计新颖,降低施工吊装难度,节约投资成本

    中联泰山水泥1


    运距(KM)5.843转弯处数量1
    运送物料石灰石转弯转角(度)10.9
    最大运量(T/H)900转弯半径(M)1500


  • 蒙西水泥,25公里胶带输送走廊

    蒙西水泥,25公里胶带输送走廊

    蒙西水泥

    2012年投运,运量1800t/h,零下50℃严寒环境下、6处转弯带式输送机

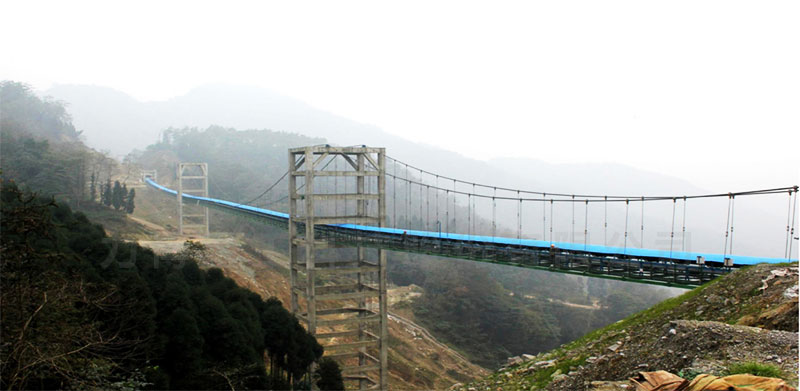

  • 盘江股份长距离输送机—大跨度悬索桥结构

    盘江股份

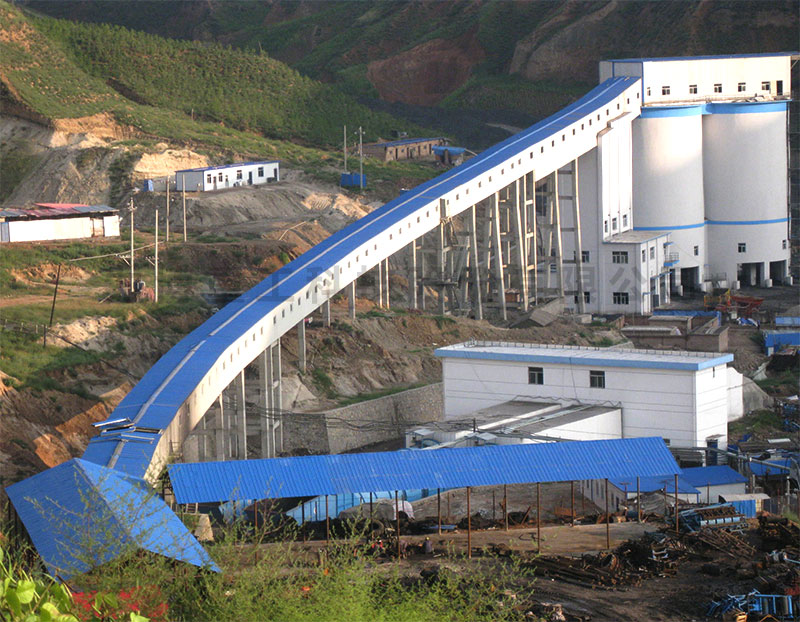

  • 国家重点工程千万吨矿井(17/52)——晋兴能源斜沟洗煤厂(小半径转弯胶带机)

    2010年,国内外首次实现转弯半径仅300米的项目,带宽1400mm,带强ST2500。

    未标题-2

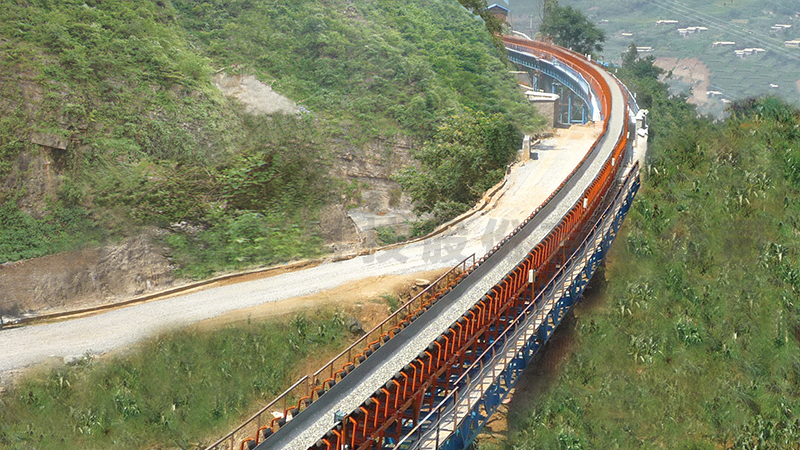

  • 西电东送国家重点工程——华能龙开口水电站

    云南丽江。水电行业首条国产、“双S形”曲线带式输送机,获得中国电建科技进步一等奖

    2009年一次性试车成功,长度6km,带宽1200mm,驱动3×560kw

    未标题-3

  • 国家“西电东送”重点工程,云南省兰坪县,华能黄登水电站砂石运输

    地形极复杂,单机长 9 km,运量3000t/h

    西电东送

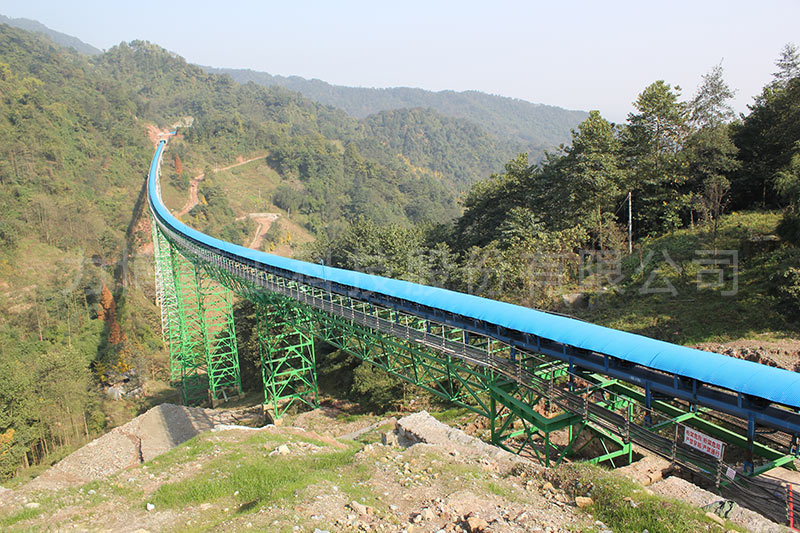

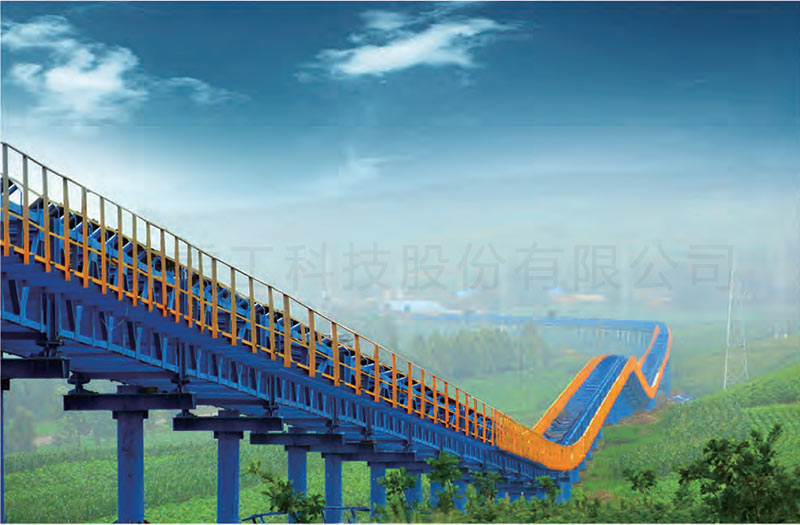

  • 设计及施工难度极大的项目:四川德阳,中建材利森水泥9.7公里下运(带发电)输送机

    ◆ 物料:石灰石,运量2200t/h ,2处转弯,最小半径:2005m,转角:36.68°+ 21.56°

    ◆ 技术难度大:高差-360米,驱动站 3×(-900)kW

    ◆ 施工难度巨大:山区地形、桁架高92米、穿越隧道、大跨度悬索桥

    ◆ 国内外空间凹弧转弯理论和应用的突破

    1111

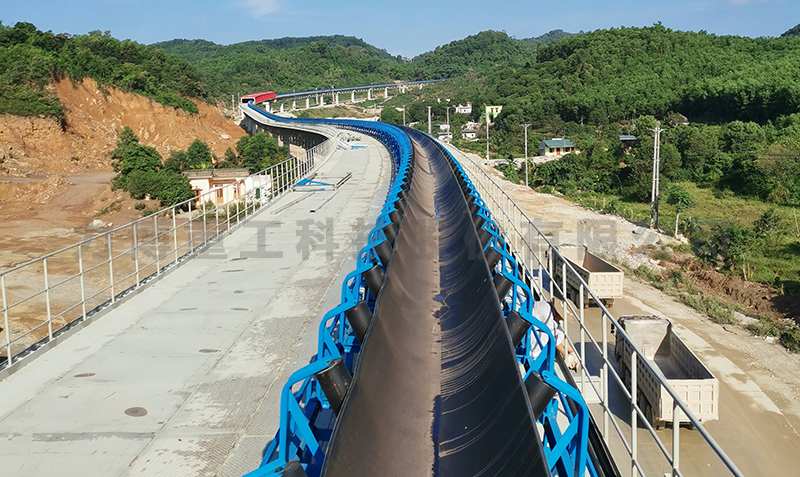

  • 广西南宁市横县,南方水泥金鲤项目20km曲线胶带输送廊道

    2018年投产,运送物料:石灰石,输送量1800t/h。装机功率10x560kw

    32

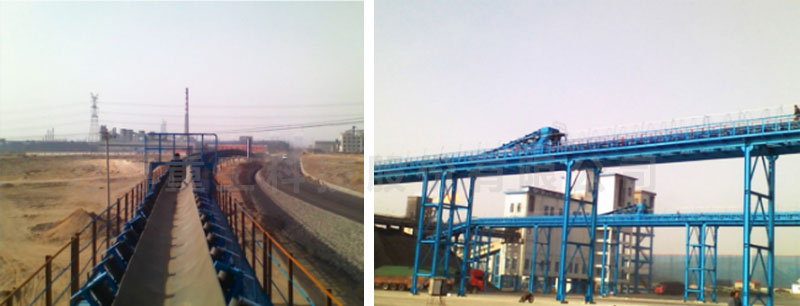

  • 中国500强——北京建龙集团,高带强小半径转弯胶带机

    胶带1

    物料:铁矿石,运距1043m,运量2600t/h,转弯半径500m

  • 中国能源500强——建元集团长距离转弯输送机

    建元集团

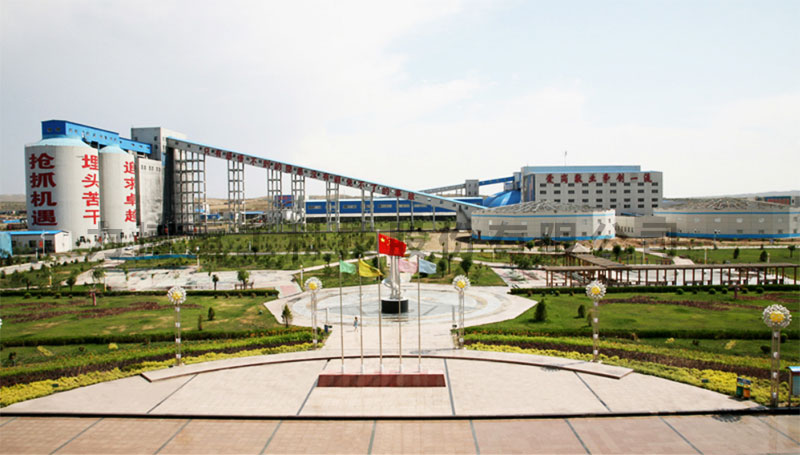

  • 中国能源500强——神华宁夏煤业集团枣泉煤矿

    神宁

    神华宁夏煤业集团枣泉煤矿:双主井提升(1000万吨/年)

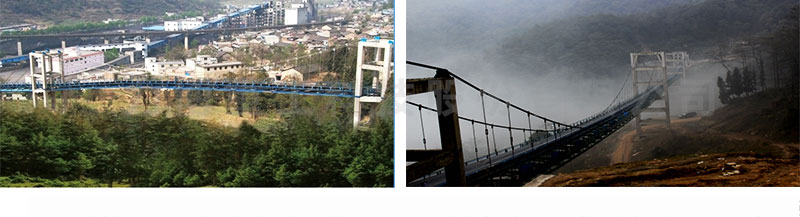

  • 悬索桥技术在胶带机廊道的应用

    21

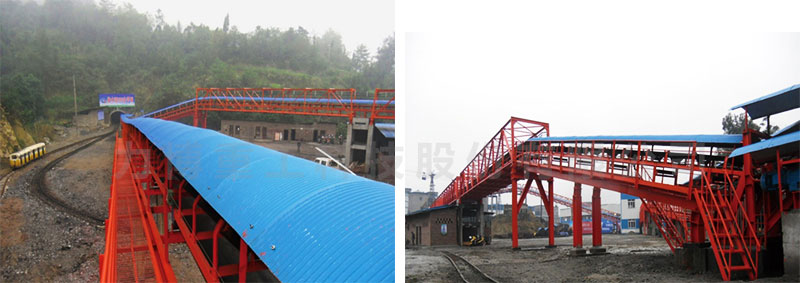

  • 上下带料,一机“双”运,节约投资及占地面积

    上1

    安徽无为县,磊达水泥,双向带料胶带输送机

    上带:将厂内熟料运到码头(运量400t/h),下带:将码头上的原煤运进厂里(运量100t/h)。

    上2

    四川广安,川煤集团绿水洞5.6km曲线双向带料皮带输送系统

    用于井下煤矿:上运原煤出井口,下运煤矸石回填。上运400t/h,下运100t/h。

  • 大带宽、高带强、小半径、长距离、空间转弯带式输送机

    44

  • 建元集团,煤焦化有限公司长距离带式输送机

    图片识别

    鄂托克旗建元煤焦化有限责任公司长距离固定带式输送机(M101)工程,位于鄂尔多斯高原西部边缘,此工程为长距离空间弯曲越野带式输送机,设计线路由煤矿原煤仓直达煤焦化公司,单机长度约5km。整机线路呈S形布置,全程架空铺设,共有5处转弯,最小转弯半径800米,最大转弯角度达50.36°。

    转弯段:5处   I 段转弯转角:20.3°  Ⅱ段转弯转角:6.1°  Ⅲ段转弯转角:8.6°  Ⅳ段转弯转角:5.8°    V段转弯转角:50.36°

    I---- Ⅳ段转弯半径:1000m   V 段转弯半径:800m

    物料名称:原煤  运距  :4954m  带速:3.15m/s  运量:1000t/h  带宽:1200mm  驱动功率:3x355kW


  • 贵州,盘江煤电,矸石输送弯曲带式输送机

    111

    物料名称:矸石  运距:1700m  运量:400t/h  转弯:3处  转弯半径:800m--1000m

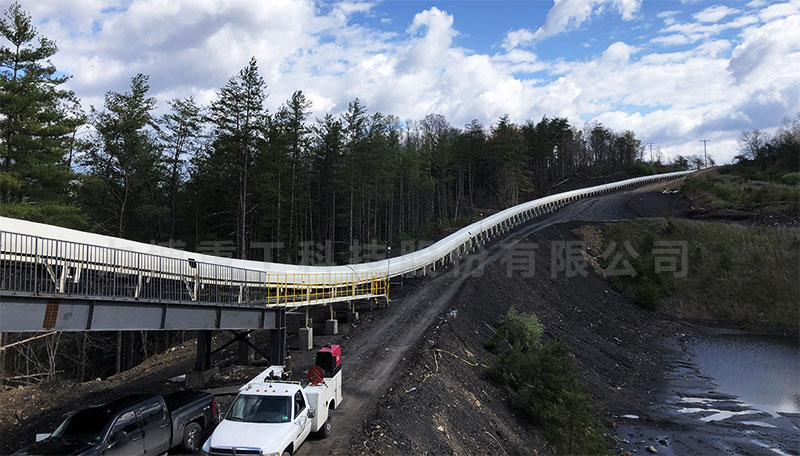

  • 美国西弗吉尼亚州,潍焦集团(焦化厂)带式输送机

    美国

  • 国外项目

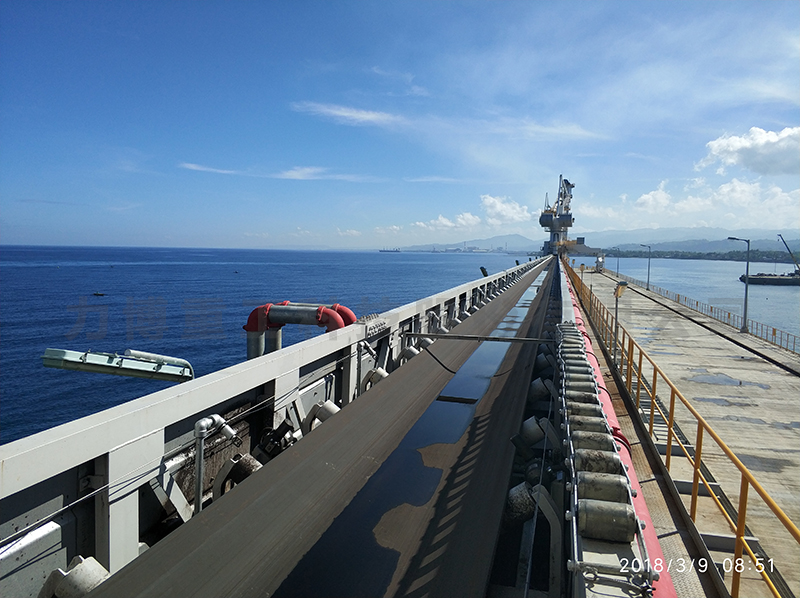

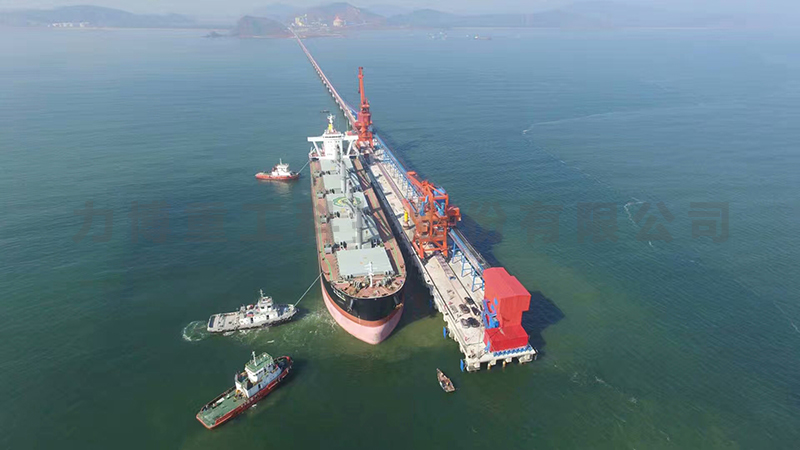

    越南VISSAI水泥集团,海上输送码头

    越南

    海港码头5km胶带输送系统

  • 越南VISSAI水泥集团,8km曲线胶带输送系统

    未标题-4

    共20处转弯,驱动站:4*630KW

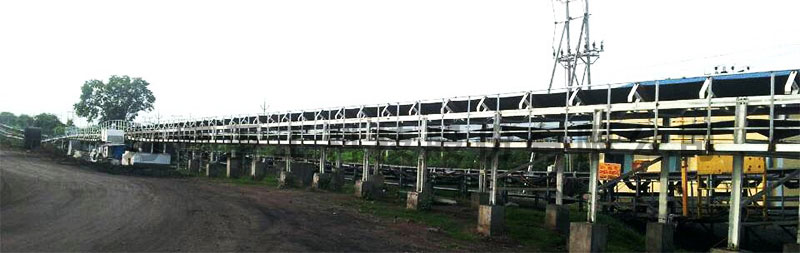

  • 印度国家煤炭公司, Adriyala煤矿单机10.5km输送机

    6

    2009年,世界上单机驱动装置数量最多、控制难度最大的胶带机,已安全平稳运行12年。功率12×560kW,运量3500t/h
