全带面抓捕器

全带面抓捕器

可以实现自动抓捕,具有抓捕灵敏可靠、抓捕力大、抓捕时不损伤胶带,安装灵活等综合性能,是目前可靠、安全的抓捕装置。

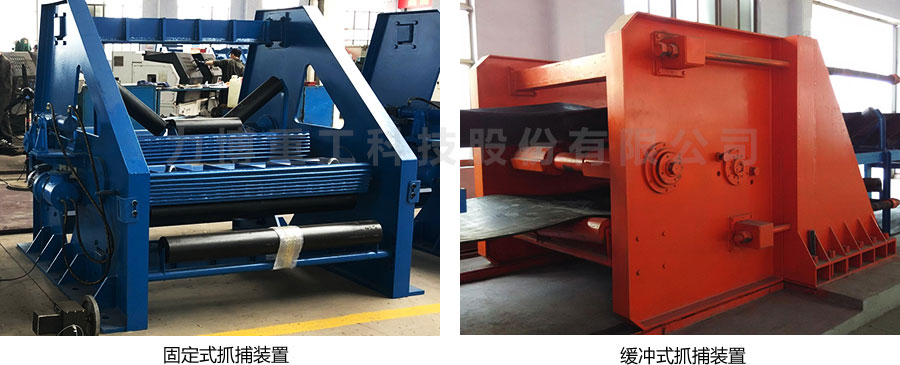

抓捕装置

一、产品概述

DDZ型带式输送机用断带抓捕器(以下简称DDZ型断带抓捕器)是我公司推出的新型产品,该产品填补国内空白。

DDZ型断带抓捕器是专门针对带式输送机由于各种原因突然发生断带事故后,迅速的对断裂的输送带实施可靠抓捕的一种机械式保护装置,该装置能非常有效地避免断带事故的进一步延伸,防止设备损坏,保障人身安全,最大限度的降低事故损失。

DDZ型断带抓捕器具有判断发生断带信号准确、制动实施迅速、制动抓捕可靠、安装运输方便等优点,是一种具有全新断带抓捕理念的先进产品,可广泛应用于矿山、冶金、电力、港口、码头等。

二、产品特点

◇上、下带同时抓捕,可靠性高。

◇卷簧力为抓捕驱动力,动作迅速。

◇触发原理简单,信号准确,不会误动作。

◇抓捕摩擦块结构设计合理,抓捕牢固,不会对输送带产生抓捕破坏。

◇整体机架安全可靠,不会对输送机机架造成破坏。

◇结构简单、可靠,易于维护。

◇断带事故恢复时间短。

三、型号及参数表

11

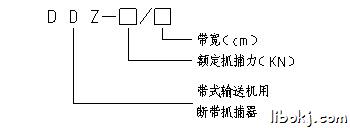

带式输送机用断带抓捕器,额定抓捕力是400kN,带宽为1000mm,其型号标记为:DDZ-400/100。

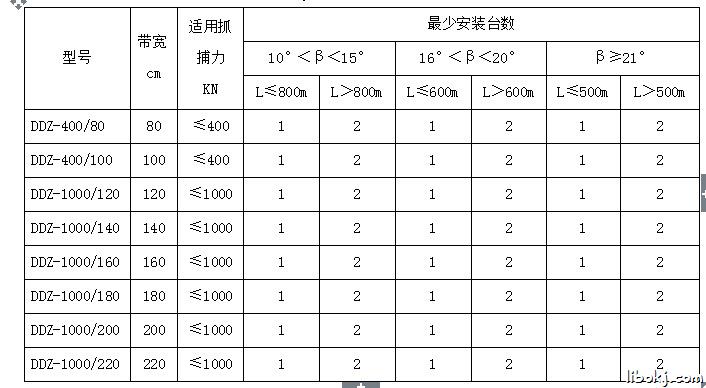

表1 技术参数表

12

注:规格参数不限于此,可根据业主输送机参数要求进行非标设计。

四、工作原理

当带式输送机正常工作时,上抓捕架由支撑托辊在输送带的张力作用下与承载带面接触,下抓捕架由支撑托辊与下输送带面接触。当带式输送机发生断带事故时,输送带的张力会骤降(这是输送带发生断带事故瞬间最为准确的触发信号),输送带松弛并下滑,抓捕器的上、下支撑托辊失去支撑力,上抓捕架在预存卷簧扭力的作用下向上旋转与上横梁配合将承载输送带抓住,下抓捕架在重力作用下向下旋转与下横梁配合将回空输送带抓住,防止输送带下滑事故进一步发生,从而避免因输送带断裂而造成重大安全事故。

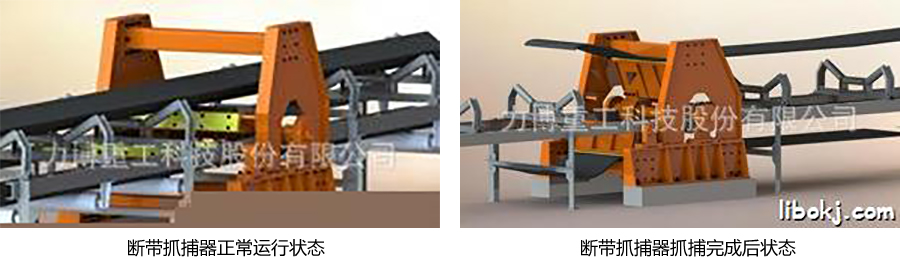

当输送机运行过程中张力发生波动,或是输送机调试阶段需要输送机逆转时,会使上、下抓捕架位置发生变化,这种变化不会触发抓捕动作,即不会发生误动作。输送机输送带安装阶段,可将上、下抓捕架人工锁定到空档位置。抓捕过程如下图所示:

运行状态

五、选配部分:

1.断带抓捕信号采集装置

断带抓捕信号检测装置将传感器安装于机架一侧上,特别适用于温度高,粉尘大等恶劣环境及煤矿井下工作要求。抓捕器实施抓捕的过程中,当抓捕器上抓捕架碰触传感器时,传感器立即发出断带信号传给主控系统,使主电机和其他相关联的设备停机,最大限度的将断带事故造成的损失降到最低。

2.堆煤报警装置

堆煤报警装置即防大块物料保护装置,其主要防止输送带上的煤层(超大块物料)高度超过抓捕装置的安全高度,其在通过时会与抓捕装置的上横梁碰撞而引发对输送带的挤压、滚料或者堆料的危险,通过在抓捕装置(沿物料运行方向的反向最后一台抓捕装置)的上横梁下方安装堆煤报警装置,当有大块物料超过了抓捕装置的安全高度时,提前报警并停机处理,避免相关危险的发生。

3.弹簧力检测装置

本装置安装在抓捕器机架处用于调整弹簧力调节扳手的拉杆上,日常检修时将抓捕器两侧的齿轮固定盘拆开,弹簧的作用力直接作用在拉力传感器上,即可显示出该状态下的弹簧预紧力。若该预紧力与上次检查时差距大,则需考虑弹簧是否有损坏,并通知我公司,由我公司判定后决定是否需要更换抓捕器内部弹簧。

六、安装与设计

1.安装位置

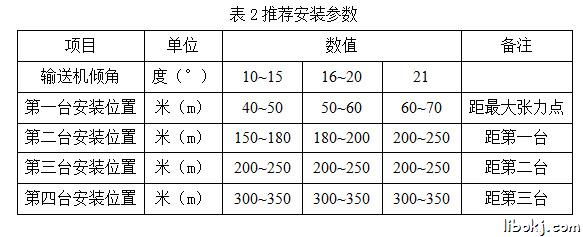

抓捕装置安装在输送机张力较大的区域,安装数量≥1组。现场安装时应根据张力的实际情况布置,一般第一台安装在距张力最大点40-70米位置,具体布置位置参考下表:

15

2.设计参数

设计断带抓捕器时用户需提供如下技术参数:

①带宽(m) ②带速(m/s) ③输送长度(m) ④运量(t/h) ⑤倾角 (°)  ⑥提升高度(m) ⑦物料的最大块度(mm) ⑧ 安装位置机身断面图  ⑨输送带每段硫化长度 ⑩ 沿线可能干涉抓捕器的管道或者电缆

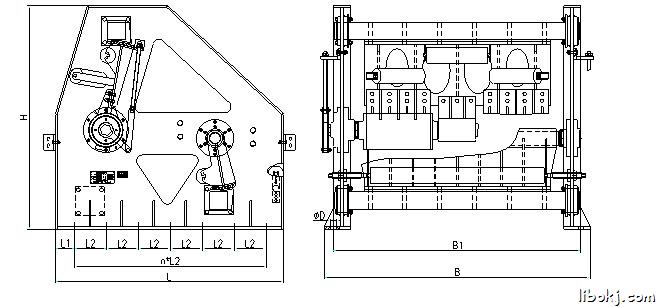

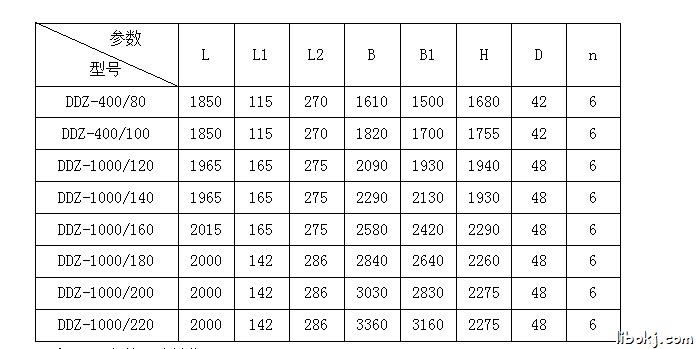

3.安装尺寸参数

16

17

备注:

1、安装尺寸单位mm;

2、抓捕器各外形参数受带式输送机参数影响,表中参数为其中一种,不代表全部;我公司可根据客户要求及现场实际情况定制断带抓捕器。
