安全型低速逆止装置

安全型低速逆止装置

NJZ(A)安全型低速限矩逆止器是一种过载自动扭矩平衡的低速逆止装置

优势

1、多机驱动时可以实现多台逆止器逆止载荷均匀,

2、防止个别逆止器超载损坏;

3、安全型逆止器型号比传统逆止器型号小得多;

4、能消除胶带的反弹力,保护滚筒、逆止器,防止设备受冲击和损坏。

一、 产品概述

NJZ(A)接触式安全型限矩逆止器(以下简称安全型逆止器),结合我们多年的逆止器制造设计理念和经验,针对目前国内外逆止器无法实现消除逆止力矩冲击或无法均衡多台逆止器的逆止力矩,而造成选型过大等一系列问题而开发出的一种用于多点或多机驱动的上运带式输送机安全型防冲击低速逆止器。安装在低速轴上,当带式输送机带载停车时,能够使低速轴的逆止力矩不过载,实现多台逆止器逆止载荷的均布。

二、 产品特点

1.通过逆止力矩的设定,消除(吸收)输送带的反弹力,保护滚筒、逆止器,防止设备受冲击和损坏。

2.实现多台逆止器力矩平衡,防止局部逆止器或滚筒超载损坏。

3.实现逆止器逆止力矩的叠加,降低逆止器的单台逆止力矩,降低成本。

三、 工作原理

当输送机带载停车时,安全型逆止器的逆止部分迅速制动,其制动力矩通过安全型逆止器的限矩部分作用到低速轴上。当制动力矩不平衡时,超出安全型逆止器额定力矩,其限矩部分会慢速均匀的产生相对滑移,制动力矩不再上升维持在其限矩设定值附近,等到其他安全型逆止器达到设定数值,其限矩逆止力矩之和大于输送机下滑力矩时,输送机将停止转动。

四、 适用范围

多机驱动的上运带式输送机为实现多台逆止器逆止载荷均布,保证在任何工况下都能够安全可靠的停车,比较可行的方法是在两个或两个以上的低速轴上安装NJZ(A)安全型逆止器。

单机驱动的上运机采用NJZ(A)安全型逆止器,则可以消除输送带的反弹力,保护逆止器和滚筒,防止其受冲击和损坏。

注意:力矩调整螺钉已在出厂前调整好,在未经我公司允许的情况下,任何人员不得对螺钉进行调整。

五、选型计算及设计

1

式中:

Q—输送机运量(t/h)L—输送机坡长(m)

—输送机倾角D—传动滚筒直径(m)

Te—额定逆止力矩(N·m)Tc—计算逆止力矩(N·m)

V—带速(m/s)

St—逆止器工况系数:一日三次以下时取St=1.5;一日三次以上时取St=2

案例:假如经计算一上运带式输送机要求逆止力矩为2000KN.m,每日逆止三次以上,则可选取St=2,单台逆止器额定逆止力矩为1000KN.m,则有逆止器台数n=4,即选取4台NJZ(A)1000安全型接触式逆止器即可满足要求。

这个案例说明安全型逆止器可将逆止力矩分散化,大大降低了设备的受力和尺寸,避免设备因机械冲击而受损。

六、型号及参数表

2

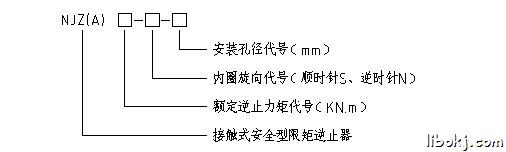

例如:代号NJZ(A)330-S-260,表示接触式安全型限矩逆止器,额定逆止力矩为330KN.m,内圈旋向为顺时针,安装孔直径为260mm。

七、技术参数

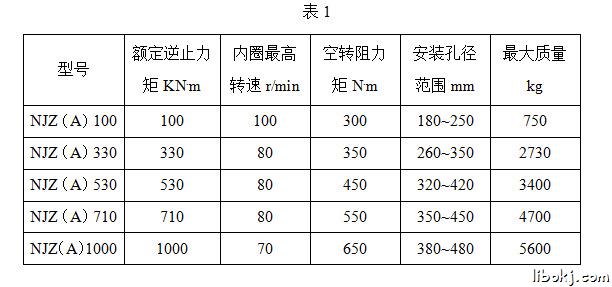

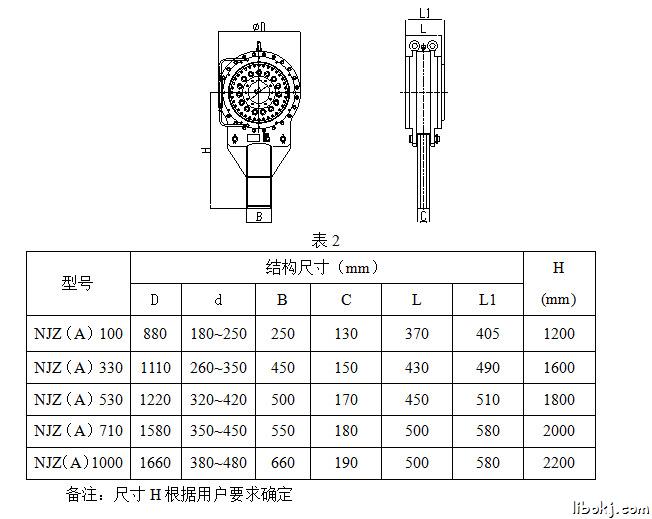

NJZ(A)安全型逆止器主要技术参数见表1,逆止器的外形见下图。


3

注:在选取轴径时,应考虑逆止器悬挂质量对主轴承受力的影响。

4
